噴霧殺菌風淋室-噴霧水淋室
當前位置：首頁 >> 風淋室系列 >> 正文噴霧殺菌風淋室又叫噴霧水淋室或者霧化風淋室和滅菌霧淋室，滅菌霧淋室專用于P3/P4生物實驗室或高要求制藥廠房消毒滅菌核心區域，在人員離開車間時進行的強制淋浴措施。噴霧殺菌風淋室系統具有自動化程度高、隔離能力強、注重工作人員舒適度、EHS等特點。強制淋浴系統是用于特殊環境下，為確保人員身體適應能力和高生物風險區域出門時采取的強制淋浴措施。
風淋室在理論上可以做到更長，可根據客戶需求制作非標產品，加長二米、三米、四米長等，訂貨時請注意開門方向，這個主要受到現場場地及各方面的要求限制。
消毒風淋室(噴霧殺菌風淋室)滅菌霧淋室除了具備普通風淋室的空氣吹淋的功能，還增加了水霧吹淋的功能。這樣的功能比普通的風淋更一步加強了潔凈的作用。對于一些環境污染嚴重，可能對其他工位造成較大影響的工作，這樣的水霧風淋室無疑是個重大的利好。

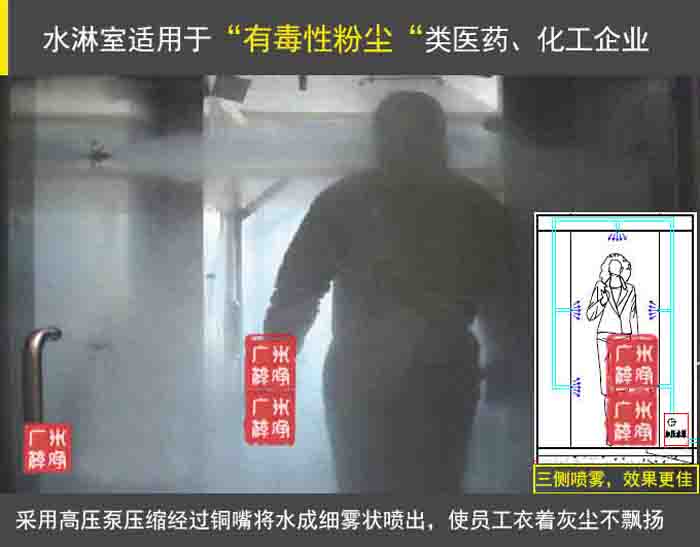

霧淋室會形成低流的濕霧，能把污染工作服的原料藥粉微顆粒包覆，不斷凝聚成大的物料顆粒。大顆粒物料周圍的高速氣流（≥25m/s）會阻止塵粒接觸液滴，而微顆粒的小霧滴很容易使微粉塵顆粒凝聚。大顆粒的物料經高速氣流（≥25m/s）垂落沉淀于過濾器表面或贓物收集盤內。實現產生5~10μm的液滴并迅速達到空氣飽和。潤濕所有表面并在衣物上形成水珠。隨著時間的延長水珠慢慢增大直到從衣物上輕輕滾下。
霧淋室通電正常，觸摸屏進入工作狀態；
手動打開入口處門，同時出口門鎖→照明燈亮起→人員進入到霧淋室內，關上入口門→當光電傳感器感應到人后，霧淋室開始自動按設置的時間吹淋（時間可調）→吹淋結束后出口處的門鎖自動解→人員打開出口處的門離開霧淋室。
消毒風淋室|噴霧殺菌風淋室|滅菌霧淋室特征：
1）緊湊型模塊化設計
2）不銹鋼AISI 304（AISI 316根據要求）
3）具有氣密墊圈和電磁聯鎖門
控制系統：
1）控制系統采用可編程PLC，工作完全自動。
2）控制系統可根據URS定制：定時、進出不同周期、緊急工作狀態等
設計：設計和功能可根據用戶要求進行調整
1）尺寸和布局
2）門位置和孔徑側
3）門的數量
4）全氣密門通過氣動密封
5）采用HEPA過濾空氣進行通風循環。
噴霧殺菌風淋室-噴霧水淋室的制作方法:
風淋室是人員或貨位進入潔凈區由風機通過風淋噴嘴噴出經過高效過濾器過濾的潔凈強風吹除人或物體表面吸附塵埃的一種通用性很強的局部凈化設備。又稱為風淋，潔凈風淋室，凈化風淋室，風淋房，吹淋房，風淋門，浴塵室、吹淋室，風淋通道，空氣吹淋室。噴霧風淋室在理論上可以做到更長，可根據客戶需求制作非標產品，加長二米、三米、四米長等，訂貨時請注意開門方向。這個主要受到現場場地及各方面的要求限制；
噴霧風淋室在一些藥廠的生產車間中，由于工作人員的工作服容易沾染藥粉，一般會在風淋室中設置水霧噴淋系統，除去工作服上的藥粉。藥粉會殘留在風淋室中，這樣工作人員進出風淋室容易將藥粉帶入生產車間中，污染生產車間。
噴霧風淋室技術實現要素：
一種噴霧風淋室，其具有將殘留的藥粉排到盛水槽中，并通過排水管排到下水管道，避免藥粉再次被帶回生產車間中的優點。
噴霧風淋室技術目的是通過以下方案得以實現的：

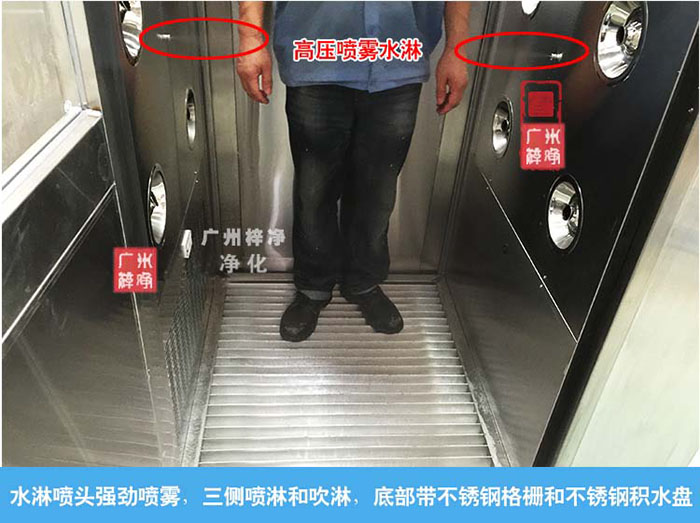

一種噴霧風淋室，包括風淋室本體，風淋室本體內設有風淋除塵系統和水淋除塵系統，風淋室本體內底面設有盛水槽，盛水槽上設有格柵地板，盛水槽上連通有排水管，排水管的高度低于盛水槽的高度，排水管上設有自動開關裝置。
通過采用上述技術方案，水淋除塵系統噴出水霧，水霧將藥粉從工作服上清理下來，并落到盛水槽中。然后風淋除塵系統繼續對工作服進行清理，進一步將工作服上殘留的藥粉進行清理，然后落到盛水槽中。自動開關裝置打開排水管，使得藥粉通過排水管排到下水管道中。
進一步設置：自動開關裝置包括與排水管連通的閥體、設置在閥體內的球體、設置在球體上的閥桿，以及用于驅動閥桿轉動的驅動組件。
通過采用上述技術方案，驅動組件驅動閥桿轉動，閥桿帶動球體轉動，從而實現開關排水管。球體和閥體配合，密封性能好，可有效避免下水管道中的污水反污染風淋室本體。
進一步設置：所述驅動組件包括固設在閥桿上齒輪，閥桿穿過齒輪中心處，閥體上設有支撐板架，支撐板架上設有齒條，齒條滑動設置在支撐板架上，齒條一端連接有驅動氣缸，驅動氣缸的活塞桿與齒條固定連接。
通過采用上述技術方案，當需要打開排水管時，驅動氣缸伸出其活塞桿，活塞桿帶動齒條滑移，齒條驅動齒輪轉動，齒輪驅動閥桿帶著球體轉動，從而打開球閥。
進一步設置：驅動組件包括與閥桿固定連接的伺服電機。
通過采用上述技術方案，當需要打開排水管時，伺服電機驅動閥桿轉動，閥桿帶動球體轉動，使得排水管連通，方便排除污水。
進一步設置：盛水槽呈漏斗狀，盛水槽最低處設有出水口，盛水槽底部出水口與排水管道連通。
通過采用上述技術方案，這樣使得盛水槽中的污水更容易匯集到盛水槽底部，這樣方便將污水排除，減少污水殘留在盛水槽中。
進一步設置：風淋除塵系統包括設置在風淋室本體內的風機室，風機室內設有風機，風淋室本體內還設有與風機室連通的風腔，所述風腔共有兩個，分別位風淋室本體內兩側，兩根風腔之間連接有風管，風機與其中一個風腔之間設有靜壓室，靜壓室內設有高效除塵器，風淋室內壁上設置有若干規則排布的風孔，風孔與風腔連通，風機室側壁上設有回風口。
通過采用上述技術方案，風機吹出風，風遍布整個風腔，風腔內的風通過風孔吹到風淋室本體內，并且通過回風口形成一個完整的風循環。
進一步設置：風機室位于風淋室本體側壁內底部。
通過采用上述技術方案，有利于風機內吹出的風遍布整個風腔，并且有利于風回到風機室內，形成完整的風循環。

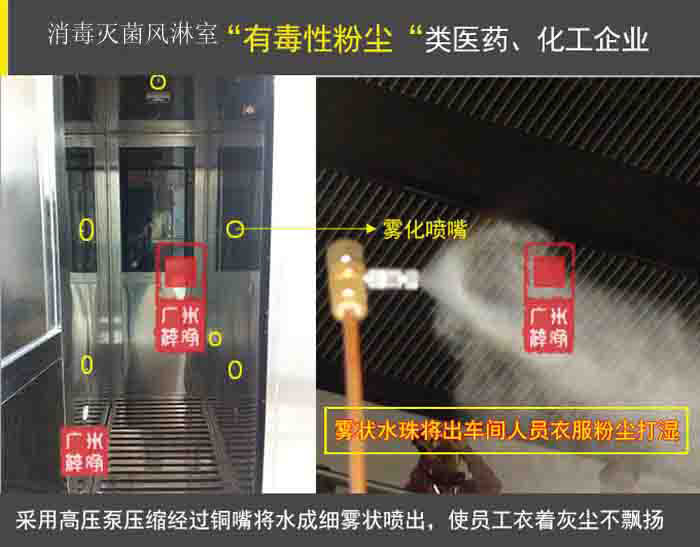

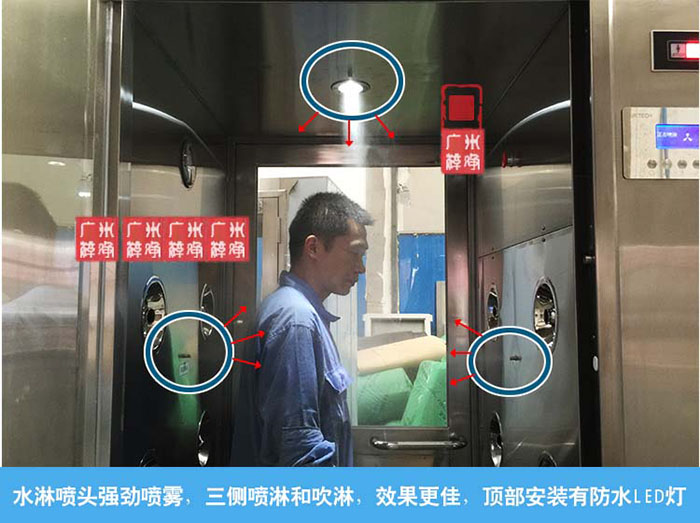

進一步設置：水淋除塵系統包括設置在風淋室本體內的增壓水泵和設置在風淋室內的水霧管道，水霧管道上連通有若干噴霧頭。
通過采用上述技術方案，增壓水泵抽取外界的純水，將其壓縮成水霧狀，通過水霧管道傳送到各個噴霧頭，并通過噴霧頭噴灑。
